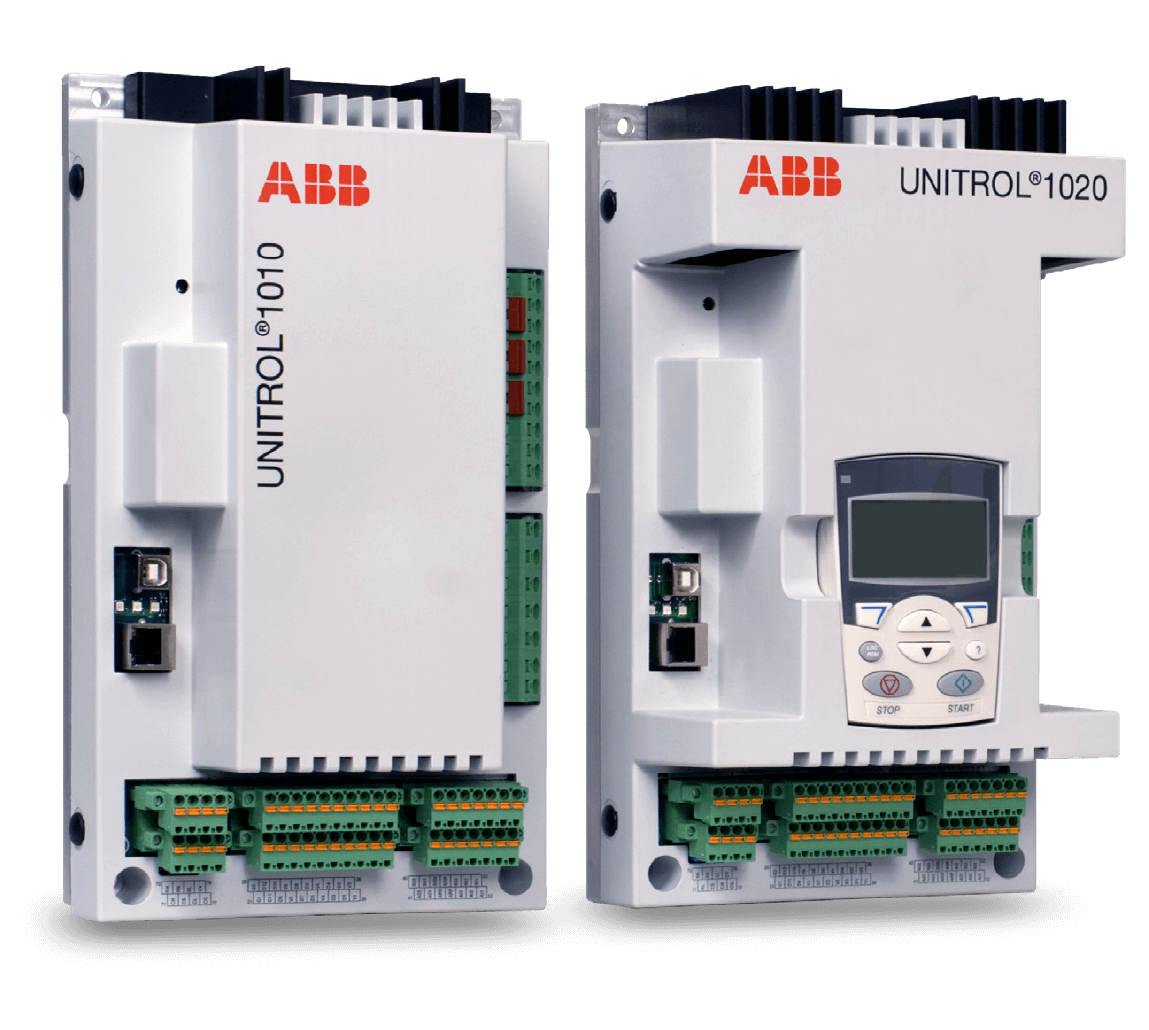

O UNITROL® 1020 combina controle de alto desempenho e circuito de potência com um desenho mecânico simples. A construção fornece uma plataforma para uma ampla variedade de aplicações, incluindo aquelas em condições ambientais altamente exigentes.
Além do mais, alto nível de imunidade eletromagnética (EMC) é obtido por meio da separação dos terminais de potência e de medição dos conectores de E/S.
Protege todas as partes ativas para evitar choques elétricos.
Conecta o CMT 1000 (ferramenta de comissionamento e manutenção). Configuração de dispositivos upload de evento e de dados mesmo sem qualquer alimentação de tensão.
Especificado para até 30A corrente contínua e cabo de até 4mm2 (AWG 24-10). Terminais com mola de pressão para conexão confiável E Acesso fácil em pontos de teste.
Verde-Power ON, quando estiver piscando indica que o software está em execução. Amarelo-Excitation ON, quando estive piscando indica que o Limitador está ativo. Vermelho-Alarme, quando estiver piscando indica que houve erro no start up.
Conecta o CMT1000, acesso remoto por Modbus TCP.
Painel de controle local intuitivo para indicação do status AVR, limitadores ativos e medições. O controle local deve ser assumido para alteração dos parâmetros.
Conectores com mola de pressão que permitem cabeamento confiável e rápida substituição.
A interface homem-máquina local do UNITROL® 1020 fornece dados imediatos do estado do AVR.
Mostra o modo de operação predefinido, tensão da máquina e corrente de excitação.
Funcionalidade de acordo com o menu ativo.
Navegue por meio do menu ou conjunto de parâmetros.

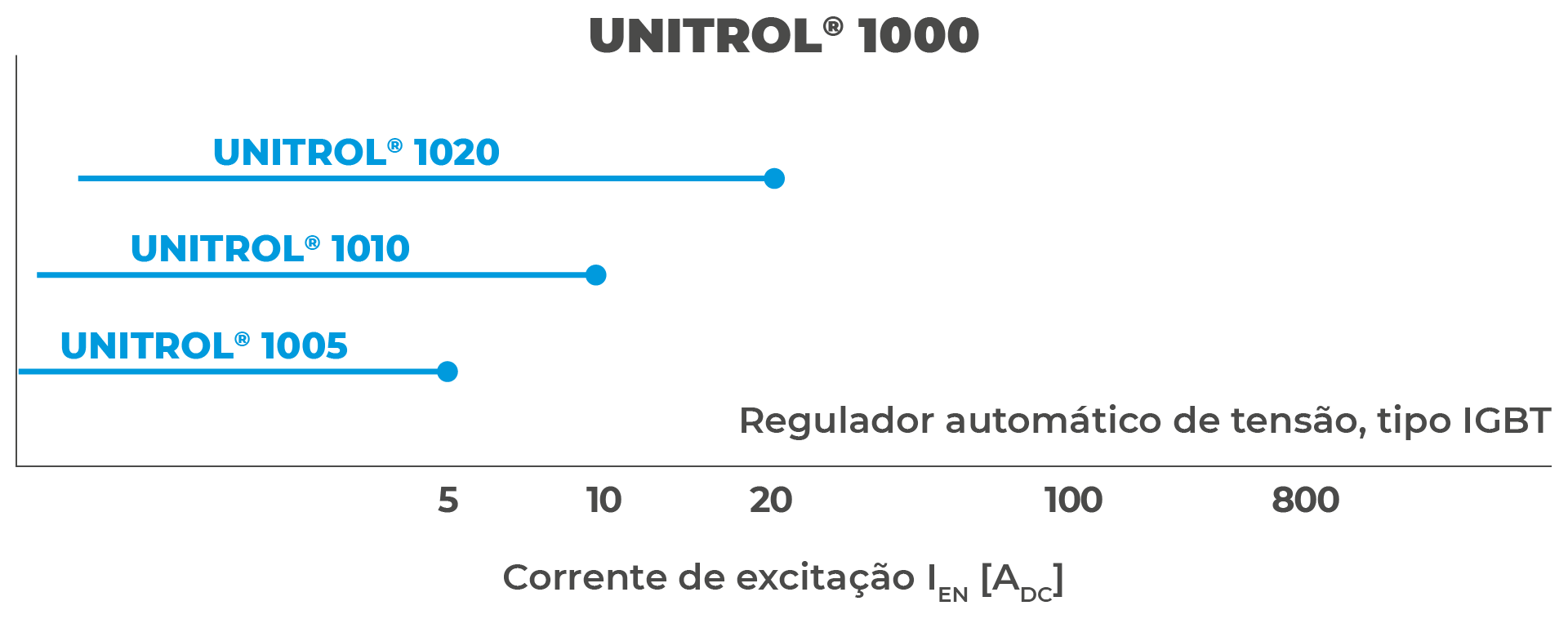

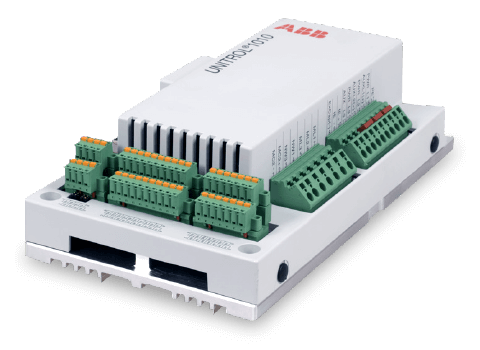

O UNITROL® 1010 é um dispositivo compacto e foi projetado para correntes de excitação de até 10 A nominal. Ele suporta as mesmas interfaces e tem a mesma área de ocupação mecânica que o UNITROL® 1020.
O UNITROL® 1005 é o dispositivo mais compacto da família UNITROL® 1000 e foi projetado paracorrentes de excitação de até 5 A nominais.
Conecta o CMT1000 e acesso remoto por Modbus TCP.
Conecta o CMT1000 (ferramenta de comissionamento e manutenção)
Indicações da operação.
Terminais de mola de tensão permitem um cabeamento confiável.
Especificados para corrente contínua de até 30A e cabos de até 4mm2 (AWG 24–10), terminais com mola de pressão para conexão confiável e fácil acesso em pontos de teste.

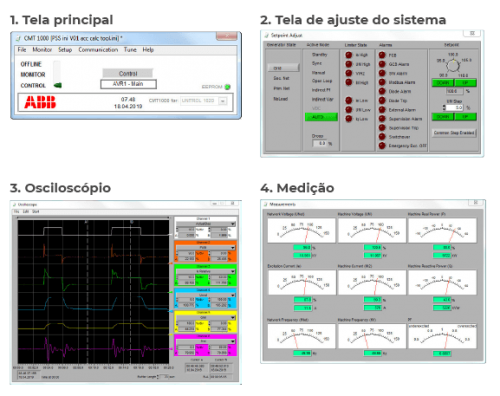

Ferramenta de Comissionamento e Manutenção
